LA FIBRA ÓPTICA EN LAS COMUNICACIONES:
RESUMEN
Las fibras ópticas son filamentos de vidrio de alta pureza extremadamente compactos: El grosor de una fibra es similar a la de un cabello humano. Fabricadas a alta temperatura con base en silicio, su proceso de elaboración es controlado por medio de computadoras, para permitir que el índice de refracción de su núcleo, que es la guía de la onda luminosa, sea uniforme y evite las desviaciones, entre sus principales características se puede mencionar que son compactas, ligeras, con bajas pérdidas de señal, amplia capacidad de transmisión y un alto grado de confiabilidad debido a que son inmunes a las interferencias electromagnéticas de radio-frecuencia.
Con un cable de seis fibras se puede transportar la señal de más de cinco mil canales o líneas principales, mientras que se requiere de 10,000 pares de cable de cobre convencional para brindar servicio a ese mismo número de usuarios, con la desventaja que este último medio ocupa un gran espacio en los ductos y requiere de grandes volúmenes de material, lo que también eleva los costos.
Comparado con el sistema convencional de cables de cobre donde la atenuación de sus señal, (Decremento o reducción de la onda o frecuencia) es de tal magnitud que requieren de repetidores cada dos kilómetros para regenerar la transmisión, en el sistema de fibra óptica se pueden instalar tramos de hasta 70 km. Sin que halla necesidad de recurrir a repetidores lo que también hace más económico y de fácil mantenimiento este material.
El personal del área de operaciones de las empresas de telecomunicaciones esta dividida en dos áreas: Conmutación y Transmisión. De estos dos grupos se derivan cuatro bloques importantes para una red de telecomunicaciones y son los siguientes:
Transmisión o Transporte: la forma de conectar los elementos de conmutación entre si, puede ser local o de larga distancia.
Conmutación: los equipos responsables de establecer la comunicación entre dos extremos es decir los usuarios o los clientes.
Acceso: La forma de conectar las instalaciones del usuario con la empresa que le prestara el servicio.
Equipo Terminal: equipo situado en las instalaciones del cliente para aprovechar un servicio de telecomunicaciones.
La conmutación de paquetes parte de principios totalmente diferentes a los utilizados en la conmutación de circuitos, utilizada para construir una red telefónica. Y esto no es de extrañar pues, ambos principios fueron diseñados para redes que transportarían tráficos totalmente diferentes y por lo tanto con demanda de recursos diferentes. Estamos hablando de tráficos de voz y datos.
El primer tipo de tráfico demanda un retardo mínimo y en principio ganara una cantidad de información constante. Por otro lado los datos no son tan sensibles con respecto al retardo y la cantidad de información que normalmente se genera es variable.
Debido a esta situación no resultaba eficiente ni económico establecer una comunicación de larga distancia a través de la red telefónica, pues se reserva un recurso el cual no es utilizado todo el tiempo debido a la naturaleza variable del tráfico de datos.
La red de acceso es la que permite a un usuario de un servicio de telecomunicaciones conectarse a una red para hacer uso de dicho servicio. La red de acceso tradicional es la que encontramos en la red telefónica pública. Nos referimos a la red constituida por todos los pares de cobre que permiten al aparato telefónico conectarse a una central telefónica local.
La implementación de redes de acceso representa uno de los grandes retos para las empresas del sector de las telecomunicaciones. Por un lado, esto permite el acceso a usuarios que no cuentan con los servicios básicos. Tal vez para el segundo caso la dificultad no sea tan grande, pues estos servicios serán llevados a zonas en donde la rentabilidad económica esté más o menos garantizada, Sin embargo para el primer caso, la situación es totalmente opuesta, pues las empresas deben llevar los servicios a lugares en donde la rentabilidad probablemente ni siquiera exista, por lo que se requieren de incentivos y condiciones que lo permitan. Aquí el papel importante del gobierno como entidad reguladora.
En la actualidad existe una gran demanda por nuevos servicios y aplicaciones.
La red de cobre los ha limitado y en consecuencia se ha provocado el surgimiento de nuevas alternativas de acceso para estas nuevas aplicaciones. Sin embargo debido a su gran valor también se han desarrollado nuevas tecnologías que permiten la utilización del dicho par de cobre a velocidades mayores, tal es el caso de las tecnologías ISDN, HDSL, y ADSL. Esta última permite transmitir señales digitales del orden de los 6 Mbps en el sentido de la red al usuario. Para aplicaciones de acceso e Internet de alta velocidad y vídeo en demanda (VoD).
Dentro de las nuevas tecnologías que se presentan en la actualidad para accesar a los usuarios podemos identificar diversas tendencias:
Nueva red de acceso por cobre
En este tipo de redes se pretende eliminar el par de cobre como alternativa única para llegar al usuario. En algunos casos se implementa fibra óptica en los segmentos principales y el par de cobre se utiliza en él ultimo tramo. Otra alternativa es usar las redes de teléfonos por cable (CATV) mediante el cable coaxial para ofrecer servicios de telefonía y acceso a Internet, además de los de distribución de video. Finalmente, nuevas tecnologías que permiten el uso del par de cobre a mayores velocidades (ADSL y HDSL).
Redes de acceso inalámbricas fijas
Las telecomunicaciones ya han demostrado su capacidad de contribuir al desarrollo económico de una nación. Por esta razón se han desarrollado tecnologías que permiten una eficiente y rápida implementación de redes de telefonía que ofrecen el servicio. Encontramos a las redes de telefonía inalámbrica o fija o en ingles WLL (Wireless Local Loop). Con estas tecnologías se permite una rápida implementación de red de telefonía básica y además la inversión que se debe realizar es proporcional a la demanda existente, por lo que es posible llegar de una manera eficiente a lugares en donde se carece del servicio.
Redes de acceso inalámbricas móviles
Otra forma es permitir la movilidad, pues él poder estar comunicados en cualquier lugar y en cualquier momento resulta cada día más importante. Es por esto que el concepto de sistemas personales de comunicación o en ingles PCS es cada vez mas utilizado, pues hay un clara tendencia a crear dispositivos que permitan comunicaciones de voz y datos.
Redes de acceso de banda ancha alámbricas e inalámbricas
Otra forma es el implementar redes que permiten el acceso de banda ancha para nuevas aplicaciones. Por banda ancha entendemos velocidades entre 2 Mbps y 155 Mbps, para permitir acceso a Internet de alta velocidad, distribución de vídeo, vídeo en demanda, educación a distancia y teletrabajo. En esta clase de redes encontramos las redes alambricas implementadas mediante fibra óptica y por redes inalámbricas mediante enlaces de microondas punto a punto y también punto a multipunto, como es el caso de la tecnología LMDS.
OPCIONES PARA EL TRANSPORTE
En la actualidad son diversas las exigencias para las redes de transporte.
También existen diversas opciones de medios de transporte, pero la fibra es el medio que mejor satisface dichas exigencias.
Exigencias en la actualidad para las redes de transporte. Una red de transporte debe de cubrir las siguientes cuatro condiciones:
Capacidad
Calidad
Confiabilidad
Costo.
ATENUACIÓN
La curva tiene tres características principales. Una gran tendencia de atenuarse conforme se incrementa la longitud de onda (Dispersión Rayleigh), Atenuación en los picos de absorción asociados con el ión hidroxyl (OH-), y Una tendencia por la atenuación para incrementar las longitudes de onda por arriba de los 1.6 um, debidas a las pérdidas inducidas por la absorción del silicio.
Nuevos sistemas de transmisión usan fibras multimodo, operadas en la primera ventana de longitud de onda cercana a las .85 um, mostrado en la figura 3, y después en la segunda ventana cerca de 1.3 um. Una fibra de modo simple primeramente opera en la segunda ventana, donde la atenuación de la fibra es típicamente menor que 0.35 dB/Km. Sin embargo la región de menos pérdida ( típicamente pérdidas cercanas a las 0.20 dB/Km) permanece en una longitud de onda amplia y los laceres y receptores operan en esa ventana cercanos a 1.55 um, estos llegaron a ser disponibles a finales de los 80´s.
DISPERSIÓN
La dispersión cromática describe la tendencia para diferentes longitudes de onda que viajan a diferentes velocidades en una fibra. En longitudes onda donde la dispersión cromática es alta, los pulsos ópticos tienden a expandirse en el tiempo y provocar interferencia, lo cual puede producir una inaceptable velocidad del bit, como la dispersión cromática cambia con la longitud de onda para tres diferentes tipos de fibra. La dispersión cromática de una fibra consiste de dos componentes - Material y Guía de Onda- el componente material depende de las características de dispersión de los dopantes y del silicio de construcción. Estos materiales no ofrecen mucha flexibilidad a ajustes significantes en la dispersión de la fibra, así que ese esfuerzo se ha enfocado en alterar la dispersión de guías de ondas de las fibras ópticas.
DISPERSIÓN
La dispersión cromática describe la tendencia para diferentes longitudes de onda que viajan a diferentes velocidades en una fibra. En longitudes onda donde la dispersión cromática es alta, los pulsos ópticos tienden a expandirse en el tiempo y provocar interferencia, lo cual puede producir una inaceptable velocidad del bit, como la dispersión cromática cambia con la longitud de onda para tres diferentes tipos de fibra. La dispersión cromática de una fibra consiste de dos componentes - Material y Guía de Onda- el componente material depende de las características de dispersión de los dopantes y del silicio de construcción. Estos materiales no ofrecen mucha flexibilidad a ajustes significantes en la dispersión de la fibra, así que ese esfuerzo se ha enfocado en alterar la dispersión de guías de ondas de las fibras ópticas.
POLARIZACIÓN

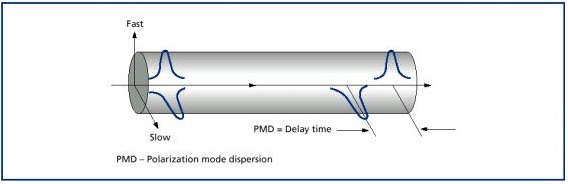

Polarización es la propiedad de la luz la cual está relacionada con la dirección de sus vibraciones, el viaje de la luz en una fibra típica puede vibrar en uno o dos modos de polarización los dos modos principales de una fibra asimétrica que es uniforme a lo largo de su longitud. El modo en el eje X es arbitrariamente etiquetado con un modo lento, mientras que en el eje Y es etiquetado en el modo rápido. La diferencia en los tiempos de arribo en los modos de dispersión por polarización (PMD), es típicamente medida en pico segundos. Sino es propiamente controlado, PMD puede producir errores excesivos en los bits para la transmisión en sistemas digitales y que pueden distorsionar señales de video trasmitidos usando formato de modulación de amplitud analógico.
COMPONENTES DE LA FIBRA ÓPTICA
La fibra es tan pequeña y frágil, que se le ubica dentro de un cable,
Las fibras se reúnen en cables, que poseen un número variable de ellas. Los más difundidos llevan 216 fibras, reagrupadas tres veces de seis en seis. Estos cables resultan incluso más baratos que los cables de cobre clásicos, y también son más ligeros manejables y fáciles de instalar. Para empalmar los cables ópticos hay que fundir con un equipo especial
LAS FIBRAS ÓPTICAS COMO MEDIO DE TRANSMISIÓN
En telecomunicaciones, las fibras ópticas se presentan como el medio más adecuado para las redes de larga distancia y de gran capacidad. Es en ese terreno en donde ningún otro medio puede competir contra las fibras ópticas. Sin embargo en otros elementos del modelo de red como el acceso no es siempre posible justificar la utilización de fibras ópticas, o bien cuando se desea movilidad, o que diversos usuarios reciban la misma señal en diversas ubicaciones geográficas.
Las diferencias que existen entre el satélite y las fibras ópticas son: En materia de enlaces transoceánicos las fibras ópticas han desplazado al satélite por diversas razones. En la figura se compara un enlace entre continentes mediante el satélite y fibras ópticas. Un enlace mediante fibras ópticas es capaz de transportar más de 30,000 canales de voz por una sola fibra, mientras que el satélite solo puede transportar 1440 canales de voz por cada traspondedor. Otro factor de diferencia se refiere al retardo de transmisión, en el satélite es necesario que la señal viaje 36,000 km de subida aproximadamente, y la misma cantidad de bajada, lo cual produce un retardo promedio de 0.75 seg por este simple hecho, mediante fibras ópticas la distancia es mucho menor y el retardo es imperceptible. Finalmente, en cuanto a calidad se refiere indudablemente las fibras ópticas ofrecen la mejor relación, ya que el satélite esta expuesto tanto a factores climáticos como interferencias, las fibras ópticas no se ven afectados por esos factores.
Las fibras ópticas no tienen competencia en los enlaces de muy larga distancia, ¿pero que hay en el acceso?, es aquí en donde los satélites encuentran hoy su mayor aplicación y por lo tanto curva de crecimiento. Por ejemplo en redes de televisión restringida DTH la única forma viable para llegar a todos los usuarios es mediante el satélite, la solución con fibra óptica simplemente no es costearle. Otro ejemplo son las redes de voz y datos que requieren movilidad, como los sistemas PCS satelitales IRIDIUM, GLOBALSTAR y TELEDESIC.
3 PROPAGACIÓN DE LA LUZ
3.1 CONCEPTUALIZACIONES FÍSICAS
Definición de la luz
La luz es una emisión continua de partículas de energía llamadas fotones. La emisión de estos fotones se hace en forma analógica, por tanto tiene una potencia que puede ser medida en decibeles (dB) y una frecuencia que puede medirse en Hertz (Hz)
La frecuencia en señales ópticas
Las señales ópticas pueden ser vistas en función de su frecuencia, junto con las señales de radio. En la siguiente figura se muestra la representación del espectro ubicando todo tipo de señales según el valor de su frecuencia.
La longitud de onda: La letra griega Landa representa la longitud de onda .
Índice de Refracción
La luz viaja a 300,000 km./s, donde C es la constante universal de celeridad de la luz en el vacío. Sin embargo, no siempre viaja a esa velocidad. Esa velocidad corresponde al vacío, cuando la luz alcanza su máxima velocidad.
En otros medios, como el aire, la luz viajara a otra velocidad que será menor a C. Aproximadamente la luz viaja en el aire a una velocidad de 290,000 km./s; en el vidrio viaja a una velocidad de 200,000 km./s. Cada cuerpo tiene una resistencia natural al paso de la luz, entre más opaco sea un material mayor resistencia tendrá al paso de la luz y menor será la velocidad de la luz en ese medio.
LA LEY DE SNELL
Cuando hablamos de dos medios con diferente Índice de Refracción, implícitamente hablamos de la frontera que se forma entre esos dos medios.
ATENUACIÓN Y DISPERSIÓN
Al propagarse la luz a lo largo de la fibra va a sufrir algunos fenómenos o cambios debidos a características de la fibra óptica los cuales son:
La Atenuación: es la pérdida de potencia conforme la luz se propaga, entre más camino recorra la luz, mayor será la atenuación y por lo tanto menor será la potencia de luz a su llegada al otro extremo del enlace.
La Dispersión: consiste en el retardo que toma parte de la luz al viajar a lo largo de la fibra óptica. Por ejemplo si un pulso de segundo de duración y ese pulso lo hacemos entrar a un extremo de la fibra, del otro extremo obtendremos ese pulso con menor potencia, debido a la atenuación. La dispersión es el ensanchamiento en el tiempo de la luz.
Factores que propician la atenuación
Existen tres causas de perdida de potencia en un enlace óptico, que son por absorción, por empalmes y por curvaturas.
Perdida por absorción: es por el simple hecho de propagarse la luz por un medio se perderá potencia irremediablemente .Hay absorción intrínseca y extrínseca.,la primera no se puede evitar y la otra se debe a que la naturaleza del vidrio sino a la forma en que fueron fabricadas..Las impurezas o pequeñas burbujas de aire o de otro material que puedan quedar como remanentes de impureza serán la causa de que los fotones choquen y se desvíen, perdiéndose así energía.
Perdidas en un enlace óptico: son los elementos de unión que pueden ser los conectores o los empalmes. Los conectores son empleados para unir una fibra con un equipo, y los empalmes son usados para unir dos fibras y hacer una más grande. La causa de porque los conectores o empalmes introducen perdidas es que para la luz esto significa pasar por una frontera y recordando la ley de Snell, de reflexiones y refracciones. Por diferentes métodos de fabricación de conectores y métodos de empalmado, se han mejorado sustancialmente estas pérdidas.
Perdidas por curvaturas: Siempre que haya una curvatura en un cable de fibra óptica habrán perdidas. Hay dos tipos de curvaturas, las macro curvaturas y las micro curvaturas. Las primeras son apreciadas a simple vista y pueden despreciarse si no se excede un radio de curvatura igual a 20 veces el diámetro del cable. Y las segundas las macro curvaturas, son apreciables a simple vista, son pequeñas torceduras o presiones que sufre la fibra y que también introducen perdidas. Este tipo de curvaturas ocurren cuando se sujeta demasiado fuerte una fibra.
EL PRODUCTO DE ANCHO DE BANDA POR DISTANCIA
Los fabricantes de fibras ópticas o bien los cables ópticos proporcionan especificaciones de la fibra, entre esas especificaciones se encuentran los coeficientes de atenuación y de dispersión. Con estos datos se pueden hacer los cálculos correspondientes para saber si esa fibra le servirá en su enlace o no.
Las unidades de este parámetro son los GHzKm. Un ejemplo de este tipo tenemos que una fibra tiene un producto de 1000 GHzKm, lo que significa que puede transportar una velocidad de 1000 Gbps sobe una distancia de 1 kilómetro bien esa misma fibra puede emplear en un enlace una velocidad de 100 Gbps en una distancia de 10 Km. Cualquier combinación siempre y cuando la multiplicación de la velocidad por la distancia no exceda este valor.
TIPOS DE FIBRAS ÓPTICAS
Existen dos tipos de fibras ópticas, las cuales son las fibras multimodo y las fibras monomodo. Por sus características particulares cada tipo se utilizan en aplicaciones diferentes.
FIBRAS MULTIMODO
Este tipo de fibras fueron las primeras que se fabricaron para uso comercial en la época de los 80´s.Este nombre se le atribuyo a su funcionamiento interno. Cuando un haz de luz entra refractado al núcleo de una fibra, no toda la energía se propaga por la misma trayectoria, algunos fotones tomarán una trayectoria, otros tomarán otra y otros otra. Puede haber cientos de trayectorias dentro de ese tipo de fibras.
Fibras Multimodo de Índice Escalonado
En este subtipo de fibras multimodo su núcleo esta ligeramente dopado, lo que hace que su índice de refracción sea ligeramente mayor que el Indice de Refracción del recubrimiento. Ese dopado es constante en todo el núcleo, en la frontera, el valor del Indice de Refracción cambia abruptamente, disminuyendo al valor del índice del recubrimiento. Este cambio abrupto en el valor de los Indices y su representación gráfica en el perfil del índice es lo que da nombre a este subtipo de fibras. Las dimensiones del diámetro del núcleo han variado y se han fabricado núcleos de 62.5 micras y de 50 micras, seindo más comunes las primeras.
Fibras multimodo de Índice Gradual
Este tipo de fibras esta dopado en el núcleo y va cambiando conforme nos alejamos del eje de la fibra; justo en el centro habrá un nivel n1 que irá descendiendo hasta llegar al nivel n2 correspondiente al recubrimiento. El dopado no es constante en el núcleo, su valor de índice de refracción va descreciendo en forma gradual hasta llegar al índice del recubrimiento,donde ya permanece constante.Este cambio gradual en el valor de los índices y su representación gráfoca en el perfil del índice,es lo que da nombre a este tipo de fibras.Las dimensiones del diámetro son las mismas que las del de Índice Escalonado.
FIBRAS MONOMODO
Este nombre reciben laa fibras porque solamente un rayo o haz de luz entra refractado al núcleo de una fibra y toda la energía se propaga por la misma trayectoria y solo hay un modo o trayectoria dentro de este tipo de fibras. Este tipo de fibras fueron construidas con el fin de evitar el alto índice de dispersión causada por los múltiples modos.
A continuación se dan a conocer algunos de los conectores más comunee en aplicaciones relacionadas con telecomunicaciones:
Conector tipo ST (Straight Tip)
Este conector fue diseñado por la compañía Lucent y es de uso bastante común en sus sistemas de cableado estructurado.
Conector tipo SC (Subscriber Conector)
Este tipo de conector tiene una fijación del tipo “empujar y jalar” conocida en inglés como Push Pull debido a que en esa forma es como se fijan el conector hembra con el macho.Debido a que no requiere del espacio necesario para el movimiento de los dedos alrededor del conector,se le utiliza para paneles de alta densidad en donde hay que acomodar muchos conectores juntos.
Conector tipo FC (Fiber Conector)
Este conector es bastante común en aplicaciones de telecomunicaciones.Muchos de los primeros sistemas de transmisión para fibras ópticas que se instalaron en México en redes publicas empleaban este conector.Su fijación es mediante una rosca entre el conector hembra y el macho.Cuenta con una muesca que permite que el contacto se haga siempre en la misma posición.
Conector tipo MT-RJ de SIECOR
Este nuevo conector permite la conexión de dos fibras de manera simultánea.Funciona con el mecanismo push-pull.Son tan buenas las caracteristicas de este conector que incluso existe un grupo de empresas que conformarón un grupo llamado MT-RJ Alliance para impulsar su estandarización.El conector ocupa la mitad del espacio requerido por un conector SC.Este conector se usa tanto para fibras monomodo como multimodo.
Empalmes
Estos se utilizan para las conexiones que se pretenden ser permanentes.Estas uniones permiten unir los rollos de cable en un tendido de larga distancia.El numero de empalmes necesarios en un cierto segmento dependerá de la distancia a cubrir y de la cantidad de cable por cada rollo.
Existen dos tipos de empalmes:los mecánicos y los de fusión.Los primeros son más sensillos,de menor costo pero con ciertas deficiencias que los hacen comunes en aplicaciones dentro de redes LAN pero no en redes de alta capacidad para redes de telecomunicaciones públicas.Por el contrario los empalmes de fusión son los más utilizados en los enlaces de larga distancia y para redes metropolitanas MAN,SDH y WDM.
a).- Empalmes de fusión
Para realizar estos empalmes,se utiliza una máquina conocida como empalmadora de fusión.El primer paso es la preparación de cada uno de los dos extremos de cable.Para esto se retiran todas las cubiertas que protegen a la fibra óptica hasta dejar a la fibra desnuda completamente.Los extremos de la fibra desnuda se cortan con una herramienta de corte de precisión (cleaving tool) para que ambos extremos de la fibra queden perfectamente horizontales a fin de asegurar un buen contacto entre ambos.Después de este corte,los extremos de la fibra se limpian usando pañuelos especiales una sustancia basada en alcoholes que sirven especificamente para este proposito eliminando así las impurezas.Inmediatamente después,ambos extremos de fibra se ponen a cada lado de la empalmadora.Las empalmadoras automaticas a partir de este momento sólo requieren de la indicación para proceder al empalme.Usando un sistema robotizado alinean en los dos ejes a ambos extremos de la fibra y los acercan para ponerlos en contacto.Uuna vez realizado el contactom,la empalmadora aplica un arco eléctrico durante un tiempo muy preciso con lo que se funde el vidrio de la funda y queda hecho el empalme.
Despues de realizado el empalme,es necesario protegerlo mediante algún mecanismo.Para este efecto, se usan los protectores de empalmes.Funcionan de manera similar a un “Hot Dog”,pues están formados por dos tapas unidas al centro.Las fibras empalmadas se colocan al centro de una de las tapas que cuenta con una superficie pegajosa a la que se adhiere la fibra.Después se cierran las tapas y la fibra queda bien protegida en el interior.
b).- Empalmes mecánicos
Estos empalmes se emplean en redes LAN en donde no es necesario un desempeño tan alto por parte de los empalmes.También se usan como reparaciones temporales en redes de larga distancia después de algún corte a fin de reestablecer de manera rápida el servicio.La preparación de los cables de fibra óptica para estos empalmes es la misma.Se desnuda la fibra,se hace el corte de presición en ambos extremos y se limpian.El empalme mecánico consiste en mantenener las fibras en contacto permanente mediante algún mecanismo.
Contenedores de empalmes
Ya que se han empalmado todas las fibras que estan contenidas en un cable,se deben de proteger los mismos para garantizar que duren y que se mantengan sus caracteristicas.Para esto se utilizan los contenedores de empalmes.Las caracteristicas de esos equipos varian de acuerdo a su uso.Algunos se utilizan en postes,en isntalaciones aéreas,otros se depositan dentro de contenedores de fibra de vidrio,de asbesto o de concreto.Todos los equipos cuentan con un mecanismo para sujetar firmemente a los cables de fibra cuando entran al contenedor.A partir de este punto los cables se pelan y se dejan las fibras con sus empalmes.Los empalmes se depositan en charolas especiales para este fin.Las fibras empalmadas dan varias vueltas dentro del contenedor para evitar la entrada de humedad.
INFLUENCIAS DE AGENTES EXTERNOS A LA FIBRA ÓPTICA
Micro curvaturas
Las micro curvaturas se presentan por ejemplo, con las variaciones de temperatura, cuando la fibra y el recubrimiento tienen diferentes coeficientes de dilatación térmica.
La función principal de la protección secundaria es el de cuidar a la fibra de los esfuerzos mecánicos derivados del manejo cotidiano de los cables de fibra óptica durante la instalación.Con esta protección se disminuyen las microcurvaturas.
a).-Protección secundaria holgada.
Una de las protecciones más utilizadas consiste en que la estructura de la protección secundaria sea un tubo hueco en cuyo interior descansa el cable de fibra óptica.El espacio de aire dentro del tubo permite amortiguar los esfuerzos sobre la fibra.Uno de los inconvenientes que en este caso es que la pared interna de la protección no es completamente lisa por lo que se pueden generar fricciones y curvaturas indeseables en la fibra.Una variante para evitar esto consiste en rellenar el vacio con una sustancia gelatinosa que evita la fricción y repele la humedad.Otra forma es darle un acabado acanalado a la pared interna del tubo y en forma de hélice porque la fibra tiene una superficie de contacto con la pared interna mucho menor.
b).-Protección secundaria ajustada.
En esta segunda capa existe un espacio hueco entre la fibra y la pared interna de la protección secundaria.Este espacio esta relleno por el mismo material de la protección secundaria por lo que ahora la fibra se encuentra firmemente rodeada por dicho material sin posibilidad de movimiento.El resto de la estructura varia de acuerdo a ala aplicación que tendrá cada cable de fibra óptica.
Estos cables se pueden presentar en un formato individual,conocido como simplex o en formato duplex con dos cables unidos.En este tipo de cable es bastante común que cuando se use el color amarillo para las fibras monomodo y el color anaranjado para las fibra multimodo.
Cables con múltiples fibras para interiores
Estos cables son de aplicación amplia en la construcción de redes dorsales,en redes LAN corporativas.Se usan por ejemplo para hacer la red que conecta varios pisos dentro de un edificio o en un estadio.
El numero de fibra contenidas en este tipo de cable siempre son de un número par y algunos de los cables más usados tienen 6,12 ó 18 fibras.
Cables para exteriores en ducto y de inmersión directa
Estos cables se utizan para comunicar sitios distantes entre sí.Son los que se emplean para la construcción de redes metropolitanas o de larga distancia.Estan clasificados en dos grupos.Primero están los cables diseñados para ser conducidos através de los ductos.Es decir,primero se entierra el ducto y posteriormente a través del mismo se inserta a los cables de fibra.El ducto provee un cierto nivel de protección.Por otra parte,cuando no se usan ductos,el cable se entierra directamente por lo que se requiere de una mayor protección contra los agentes externos que se pueden presentar.
Cables submarinos
Una de las aplicaciones mas fabulosas de las fibras ópticas es el tendido de sistemas de comunicación entre continentes por debajo del mar.En estas aplicaciones se requiere que las fibras ópticas esten bien protegidas contra la enorme presión que el mar tierne.Estos cable deben llevar elementos metálicos para la alimentación que energiza a los amplificadores ópticos que están bajo el agua también.Estos cables llevan un número reducido de fibras pues el número de amplificadores que se pueden encapsularno es muy alto.
Cables de tendido aéreo
En otras ocaciones es mejor hacer un tendido aéreo del cable en lugar de abrir zanjas en la tierra para su inmersión.En redes MAN se pueden colocar postes y de ahí colgar los cables de fibra.Otra aplicación es en las redes WAN o de larga distancia,está en el tendido del cable apoyándose del hilo de guarda que hay entre las torres que llevan cables de alta tensión.
Tipos de cable:
Patchcord simple CPS
Se usa para fabricar latiguillos o para interconectar equipos de audio, video, datos así como instrumentación y control.
Patchcord doble CPD/CIP
Se usa para la transmisión horizontal de datos y señales en el interior de edificios
Cable de distribución interior CDI
Se usa para la transmisión horizontal de datos y señales en el interior de edificios
Cable interior-exterior armado dieléctrico CDAD
Cable muy robusto con una excelente resistencia mecánica, para instalaciones de interior y exterior con armadura dieléctrica como protección antirroedores.
Cable interior-exterior armado metálico CDAM
Cable muy robusto ideal para instalaciones en interior, así como en exterior con armadura metálica como protección antirroedores.
Cable de Distribución interior reforzado CDIR
Cable muy robusto con una excelente resistencia mecánica y gran facilidad de conectorización. Se usa para la transmisión horizontal de datos y señales en el interior de edificios.
Los métodos empleados son normalmente dos: por medición de potencias o por gráfica del presupuesto d e potencia.
Medición de Potencia: en este tipo de método se inyecta una señal óptica de potencia conocida, en un extremo de la fibra y después se mide la potencia en el otro extremo del carrete con un equipo medidor de potencia. En este tipo de mediciones se debe tener cuidado con las lecturas tomadas de los equipos, ya que esta medición incluye la perdida que hay en los conectores de los propios equipos de medición.
Presupuesto de Potencia: en este método se hace uso de un OTDR. En esta medición el equipo OTDR tiene como función medir la longitud de la fibra a la cual se esta conectado, y graficar como se va perdiendo potencia. En el eje horizontal se mide la distancia en kilómetros y en el eje vertical se mide la potencia en dB. Conociendo la potencia inicial y la potencia final y la distancia medida, es posible deducir el valor del coeficiente de atenuacióna.
IMPLEMENTACIONES DE REDES DE FIBRA ÓPTICA
Son muchos los campos de aplicación de las fibras ópticas en la vida moderna.
Nos enfocaremos solamente a cuatro de las aplicaciones dentro del ámbito de las redes de fibra óptica las cuales se nombran a continuación:
REDES DE LARGA DISTANCIA
En este tipo de redes el primer transporte que había dominado eran los sistemas multicanal a través de cables de cobre y de cable coaxial, después los enlaces de microondas analógicas y luego digitales dominaron estas redes. Mas que redes de larga distancia. ,se trataba de muchos enlaces de larga distancia dada la característica de punto a punto que tienen estos enlaces de microondas.
REDES METROPOLITANAS DE ACCESO
Una característica muy importante en la evolución de las redes públicas de telecomunicaciones es la digitalización masiva del acceso para los clientes. Accesos digitales son sinónimos de la capacidad de contar con servicios multimedia que combinen voz, video y datos en una sola red. Estos accesos digitales permiten acceso a Internet a altas velocidades. En los últimos diez años y en la mayoría de los países con cierto avance en telecomunicaciones las empresas operadoras han comenzado a ofrecer accesos digitales a sus grandes clientes con lo que han surgido redes metropolitanas de acceso basadas en fibras ópticas.
REDES DE TELEVISIÓN POR CABLE, CATV
Estas redes han venido proporcionando exclusivamente el servicio de televisión y música restringida y por lo tanto de paga. No obstante, por un lado la convergencia digital y por el otro lado la verticalización estructural de la industria de telecomunicaciones hacer ver ahora de otra forma a estas empresas. Desde la nueva óptica, ahora estas empresas cuentan con redes de acceso, presencia comercial, base de clientes y derechos de vía que en conjunto conforman una red a través de la cual es posible llevar no solo señales de TV a los clientes, sino también acceso a Internet, telefonía, videoconferencia, etc.En esta nueva dimensión de negocios para esta industria la inclusión de fibra óptica en sus redes es un favor vital. Antes de todo es necesario conocer las características de su infraestructura.
REDES SUBMARINAS
Anteriormente las comunicaciones entre continentes se realizaban mediante el uso de enlaces satelitales. Posteriormente al satélite comenzaron a instalarse enlaces submarinos utilizando cable coaxial. La rapidez con que se desarrollaron las fibras ópticas ha hecho que en estos días la gran mayoría de las comunicaciones entre continentes e incluso dentro del mismo continente se estén realizando a través de fibras ópticas. Una razón para desplazar a los satélites y a los cables coaxiales está en la gran capacidad que ofrecen las fibras. Lo anterior permite que aunque la inversión sea grande, el costo por cada Mbps sea adecuado y rentable.
Normalmente en estos proyectos participan más de una empresa de esta manera la inversión y por ende la capacidad son repartidas.En muchos de los casos hay una empresa que liderea el proyecto y que es el accionista mayoritario. Actualmente existen más de un millón de kilómetros de fibra óptica bajo las aguas de los océanos de todo el mundo.
